LED顯示屏維修方法常見故障處理

作者：彩酷發布日期： 2022-12-07

LED顯示屏故障及原因分析

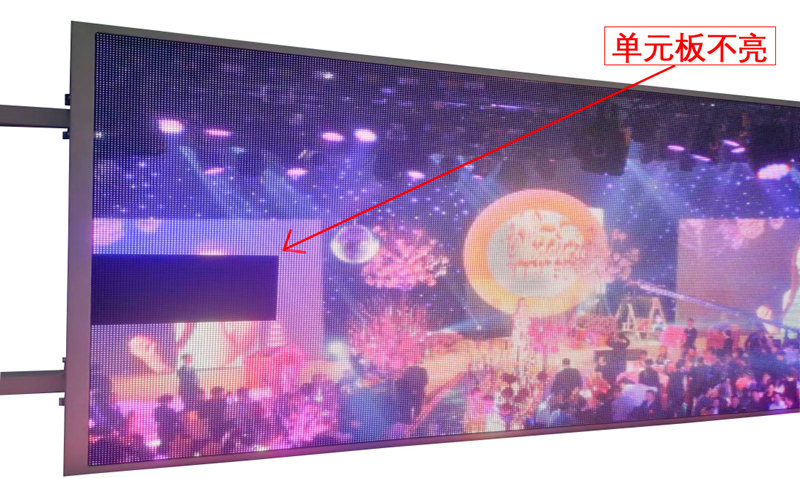

故障現象1：一單元板不亮

故障原因：1.沒有+5v；2.數據線壞。
故障分析處理：1. 電源壞，更換電源；2.更換數據線。

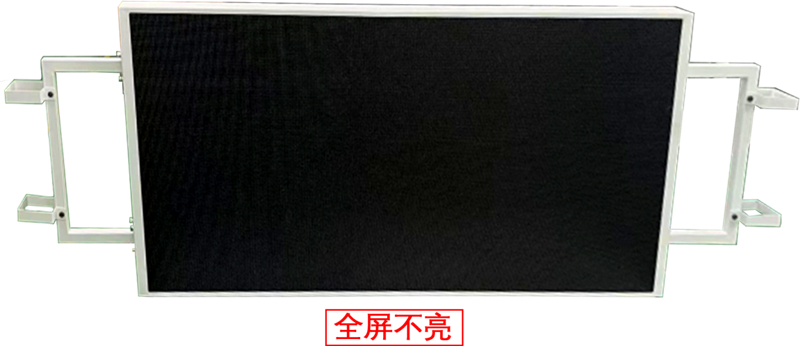

故障現象2：全屏不亮

LED顯示屏故障及原因分析

故障原因：1.主控制器沒有+5v; 2.整屏交流電沒有； 3.計算機設置不對。
故障分析處理：1.電源壞，更換電源；2.檢查供電電路；3.重新設置計算機。

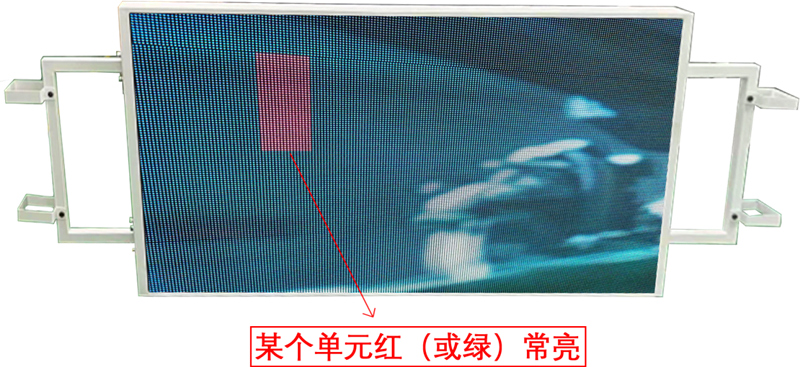

故障現象3：某個單元紅（或綠）常亮

LED顯示屏故障及原因分析

故障原因：1.連接這個單元的數據線有問題； 2.對應的分配板有問題；3.某塊單元板故障。
故障分析處理：1.重新插一下數據線，注意方向；2.更換一根數據線；3.更換分配板；4.更換單元板。

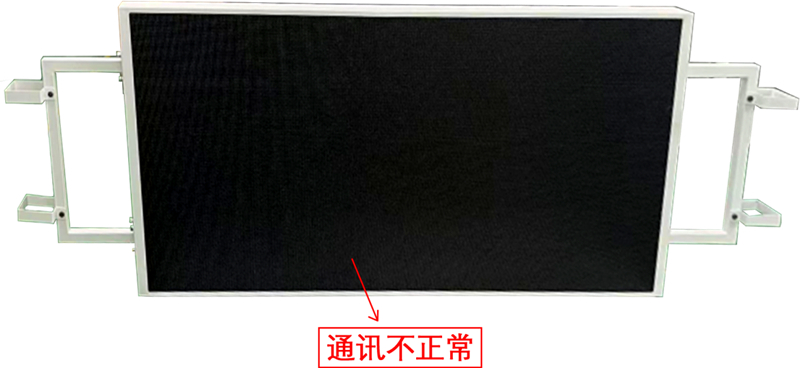

故障現象4：通訊不正常

LED顯示屏故障及原因分析

故障原因：1.軟件設置是否正確；2.通訊線是否連通；3. MAX323有問題
故障分析處理：1.重新啟動計算機，重新開關顯示屏；2.重新進行設置；3.用數字表進行測量；4.換掉這片MAX232.

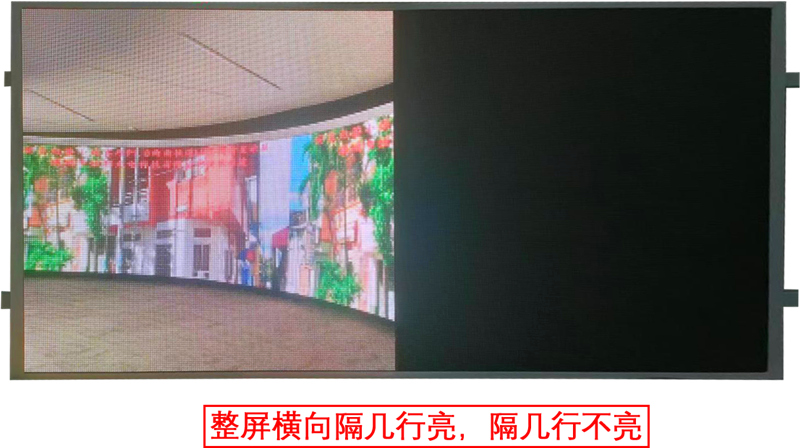

故障現象5：整屏橫向隔幾行亮，隔幾行不亮

LED顯示屏故障及原因分析

故障原因：網線沒有插好。
故障分析處理：把網線插好。

配件位置
1、DC 5V線

LED顯示屏故障及原因分析

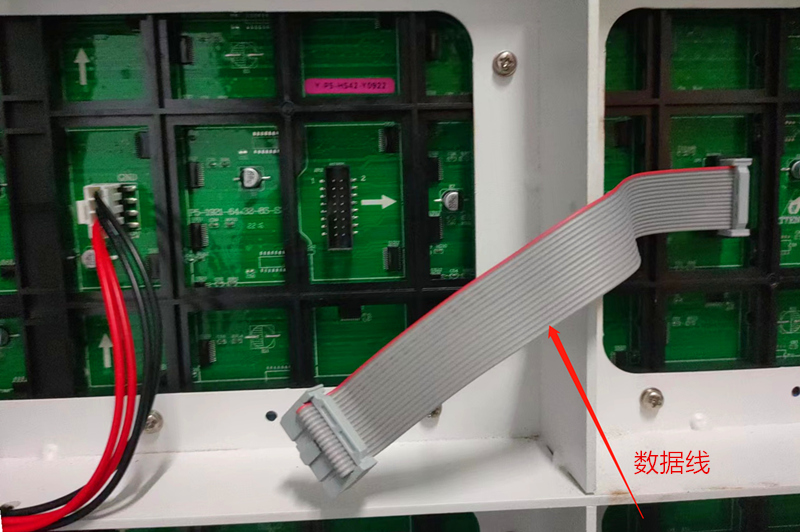

2、數據線

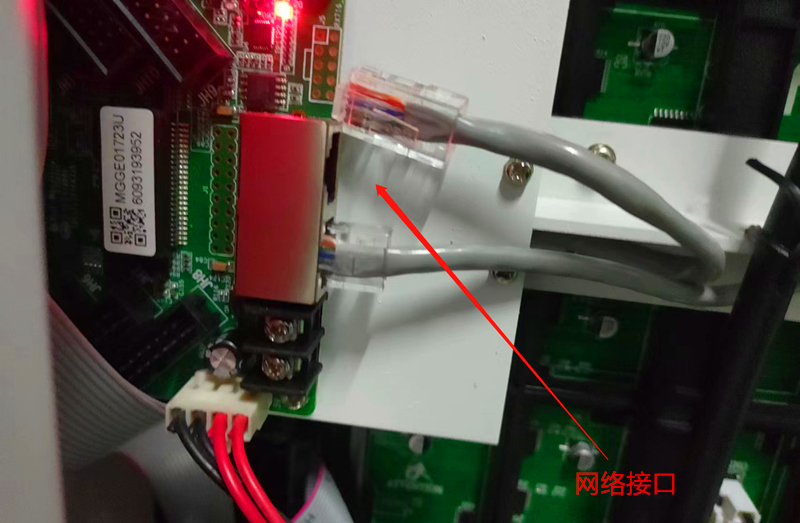

3、網絡接口

LED顯示屏故障及原因分析
